System Illbruck Mowo Smart SY002 wykusz 80mm zestaw 20mb

System Illbruck Mowo Smart SY002  THERMAL WINDOW SYSTEM - Prosty i bezpieczny montaż w warstwie ocieplenia - Zestaw 20mb

SYSTEM OKIENNY Z IZOLACJĄ TERMICZNĄ DO OKIEN - System do montażu podtynkowego SMART o wysunięciu 80mm.

System uszczelniający i montażowy dla wszystkich konwencjonalnych okien i drzwi do montażu przed konstrukcją budowli.

OPTYMALNA EFEKTYWNOŚĆ EKONOMICZNA
Wysokiej jakości system w średnim segmencie cenowym, który przekonuje krótkim czasem przygotowania. Bez wstępnego nawiercania pawęży, bez gruntowania.

ZADOWOLENIE KLIENTA
Sprawdzony system, prosty montaż bez ryzyka pomyłki i wyczerpujące instrukcje na miejscu zapewniają dobre wyniki i zadowolenie klientów.

Specyfikacja Mowo Smart o wysunięciu 80mm dla ilości 20mb

Wyceniamy na zapytanie według potrzebnej ilości.

Certyfikaty

 Aplikacja:

• System montażu podtynkowego illbruck SMART w kolorze zielonym to najnowsza generacja profili do montażu okien wykonanych z polistyrenu o wysokiej gęstości.
• Posiada konstrukcję nośną zoptymalizowaną pod kątem występowania mostków termicznych okien i drzwi w warstwie izolacji cieplnej.
• Ten ekologiczny materiał w 100% nadaje się do recyklingu i po kilkudziesięciu latach użytkowania może być w całości poddany recyklingowi.

Zalety:

• Odpowiedzialne wykorzystanie materiałów - wysoka jakość zapewnia długi okres użytkowania
• Wsparcie w zakresie obliczeń i badań statycznych
• Wysoka sztywność statyczna i właściwości fizyczne dzięki możliwości łączenia i przykręcenia
• Otwory montażowe co 10 cm jako pomoc przy montażu
• Montaż okien bez wstępnego wiercenia
• Niska przewodność cieplna

 Przygotowanie:

• Prawidłowy montaż może być wykonywany tylko przez przeszkoloną kadrę specjalistów. Szkolenie przeprowadzane jest przez ekspertów Tremco CPG lub wyszkolonych montażystów (jako dowód służy protokół szkolenia/montażu). • W zależności od pozycji montażu dostępne są różne profile. W celu uzyskania pożądanej głębokości montażu możliwe jest użycie piły tarczowej o niskiej prędkości obrotowej (np. 1900 obr./min).
• Przytnij profil montażowy PR150 SMART za pomocą piły ze wszystkich stron: 2 sztuki o szerokości profilu ramy okiennej + 190 mm, 2 sztuki o wysokości profilu ramy okiennej łącznie z profilem przyłączeniowym parapetu + 10 mm (w przypadku, gdy profil przyłączeniowy parapetu przylega bezpośrednio do ościeżnicy okiennej). W ten sposób stworzysz 10 mm szczelinę połączeniową z trzech stron. Pozostałe elementy są montowane bez konieczności cięcia.
• Podłoże do uszczelnienia powierzchni muru powinno być czyste, suche oraz oczyszczone z lodu, smaru, kurzu i luźnych części. Temperatura pracy kleju do montażu okien illbruck SP351 powinna wynosić -5°C do +40°C.
• Liczbę i głębokość wkręcenia śruby montażowej można określić przy pomocy poniższej tabeli.

Przetwarzanie-Mocowanie:

• Dalsza obróbka powierzchni nie jest konieczna.
• Nanieś dwa równoległe masy kleju do montażu okien illbruck SP351 na brzegi ościeżnicy za pomocą pistoletu illbruck AA916 z dołączoną dyszą, zachowując dystans 10 mm od krawędzi. Sklej wszystkie złącza okienne od strony przedniej. Dopasuj ościeżnicę do muru i mocno osadź ją w otworze. W przypadku nierówności ściany zastosuj klej do wypełniania szczelin.
• W profilu montażowym PR150 i ścianie można wstępnie wywiercić otwory za pomocą wiertarki udarowej.
• W pierwszej kolejności należy przymocować dolną część profilu za pomocą wkrętów do ram okiennych 7,5 mm (np. SFS FB-FK T30 lub ich odpowiedników). Rozstaw śrub można  określić przy pomocy poniższej tabeli.
• Nałóż klej do montażu okien SP351 na górną i boczne powierzchnie ościeżnicy. Sklej połączenia i narożniki od strony przedniej.

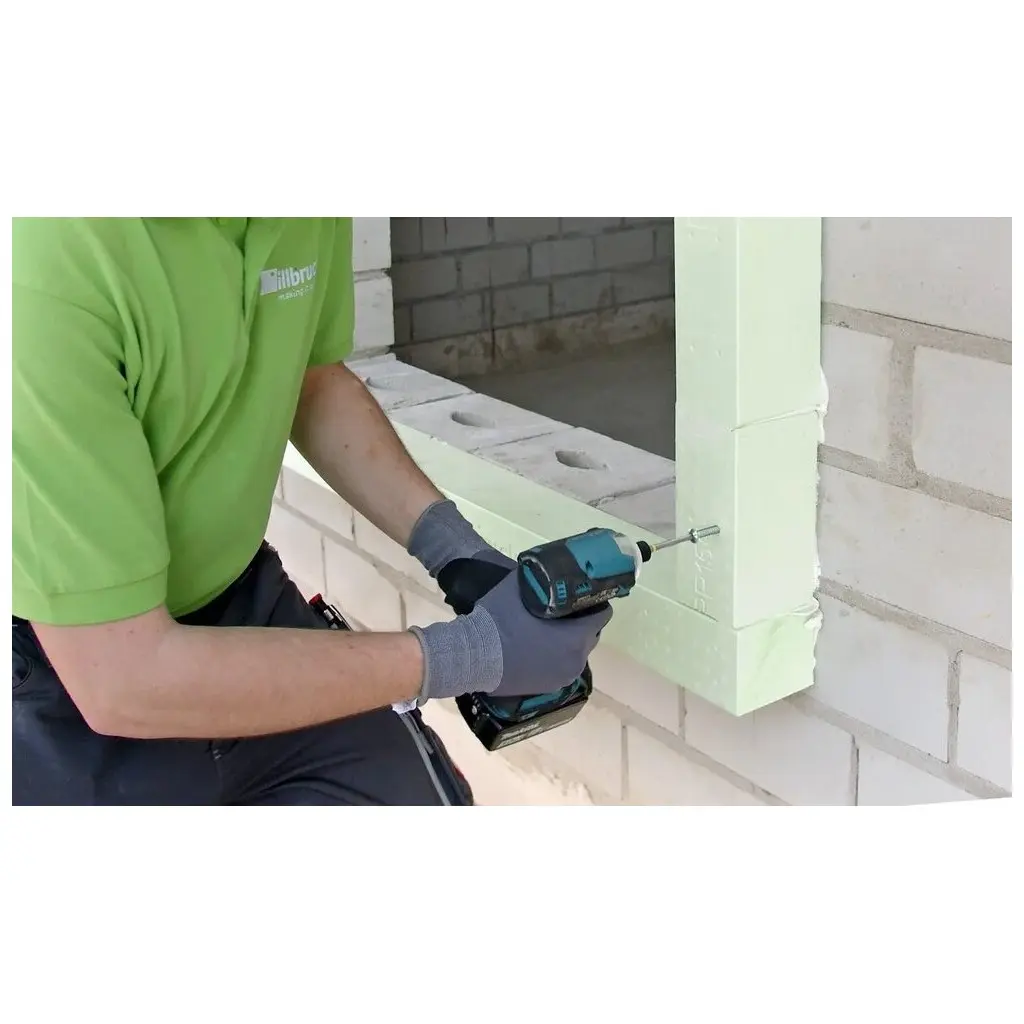

• Wywierć otwory i przykręć do ściany górną i boczne części ościeżnicy.
• W razie potrzeby uszczelnienia przed przenikaniem wody, należy ponownie uszczelnić górną część ościeżnicy od zewnątrz za pomocą kleju do montażu okien SP351.

Uszczelnianie:

• Do uszczelniania okien dostępne są systemy illbruck i3.

Przykład uszczelnienia:

• Uszczelnij okno z trzech stron za pomocą wielofunkcyjnej taśmy uszczelniającej TP654 ILLMOD TRIO 1050.
• Wstaw okno i zamocuj je bez wstępnego nawiercania otworów, używając wkrętów do ram okiennych, które sprawdzą się jako klocki podporowe i dystansowe (co najmniej 60 mm głębokości wkręcenia śruby i 30 mm odległości od krawędzi).
• W celu uzyskania optymalnej izolacji dolnego złącza okiennego zalecamy zastosowanie profilu podokiennego PR013 oraz samoprzylepnej folii okiennej illbruck M508 /-MEMBRANE PRO.
• System montażu podtynkowego SMART illbruck SY002 nadaje się do tynkowania. Uszczelnienie parapetu aluminiowego bez atestu odporności na wodę należy wykonać za pomocą folii pod parapetem. Do profilu montażowego PR150 można również przymocować uchwyt parapetu.

Obciążenie śruby w punkcie przyłożenia obciążenia

Opis

Sztywna pianka polistyrenowa o  dużej gęstości i wysokiej jakości wykonania.

Opakowane

Proszę zauważyć

W przypadku, gdy przepisy budowlane obowiązujące w danym kraju wymagają pozwolenia (ZiE i vBG) dla danego projektu budowlanego, należy to uzgodnić z Tremco CPG i właściwym organem nadzoru budowlanego odpowiednio wcześniej przed rozpoczęciem budowy. Więcej informacji na temat ich uzyskania znajdziesz na stronie internetowej wybranego urzędu nadzoru budowlanego.

Techniczna karta produktu

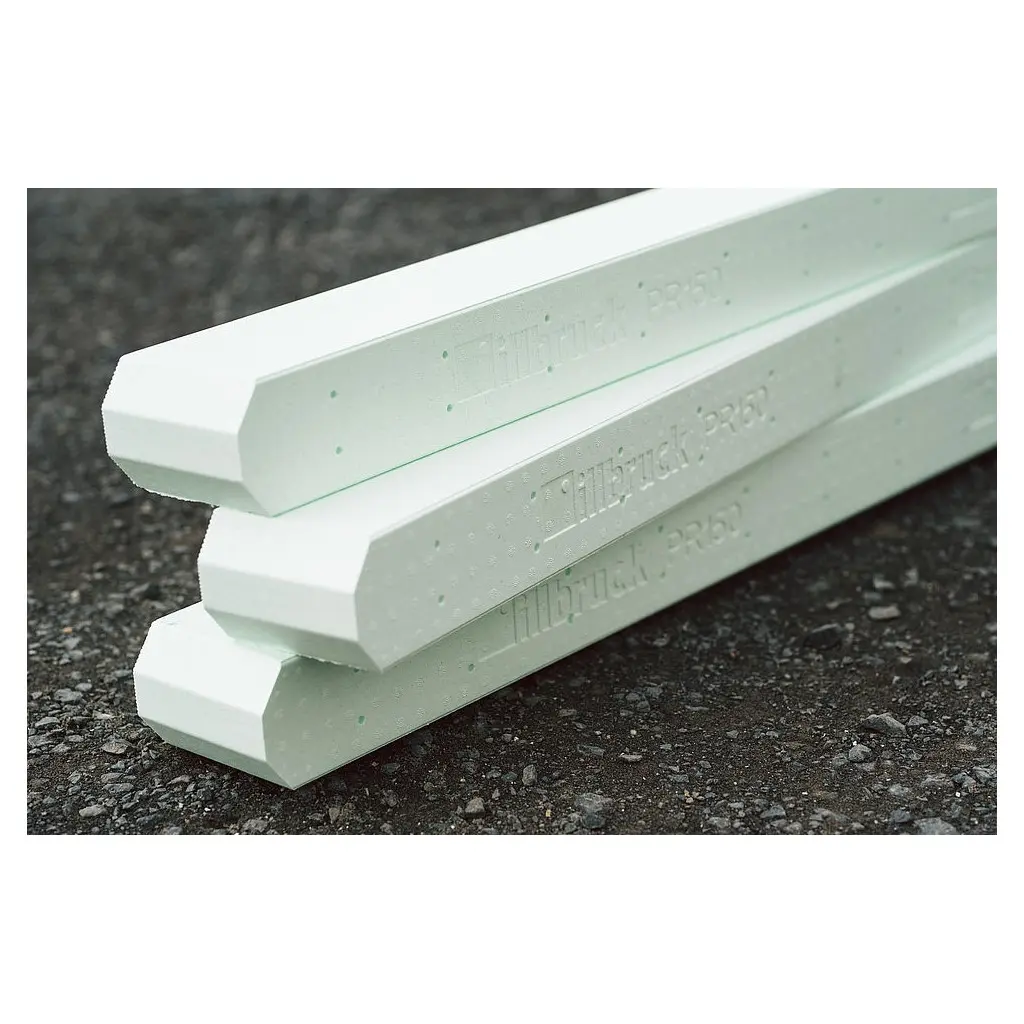

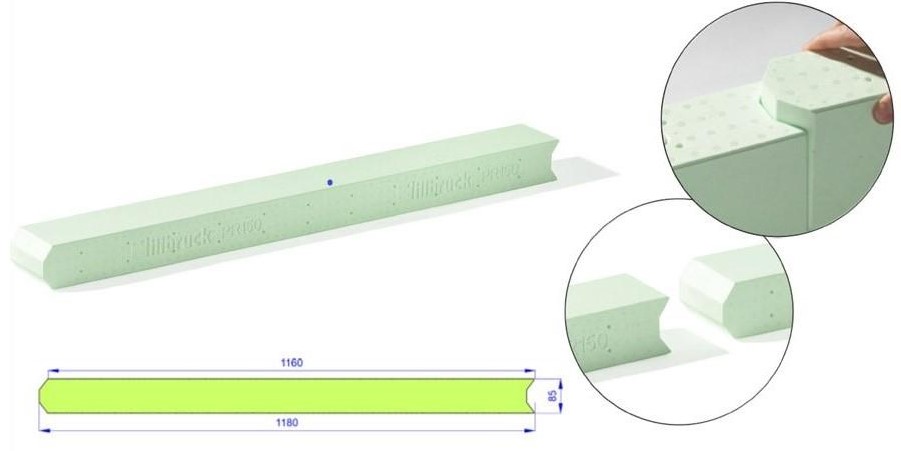

Belka Mowo Smart

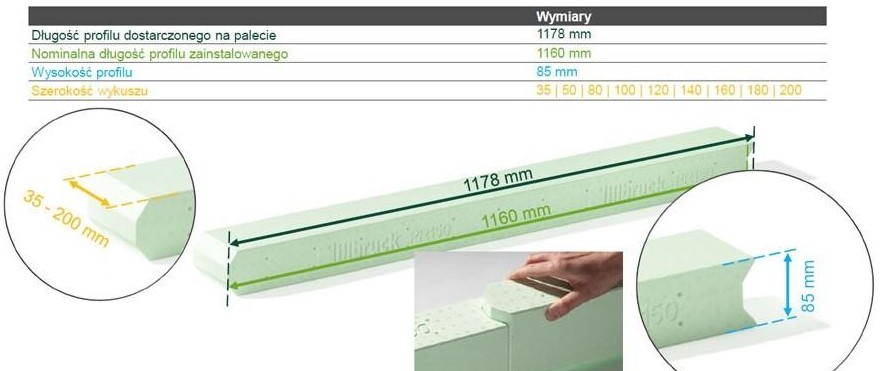

Wymiary Profilu Mowo Smart

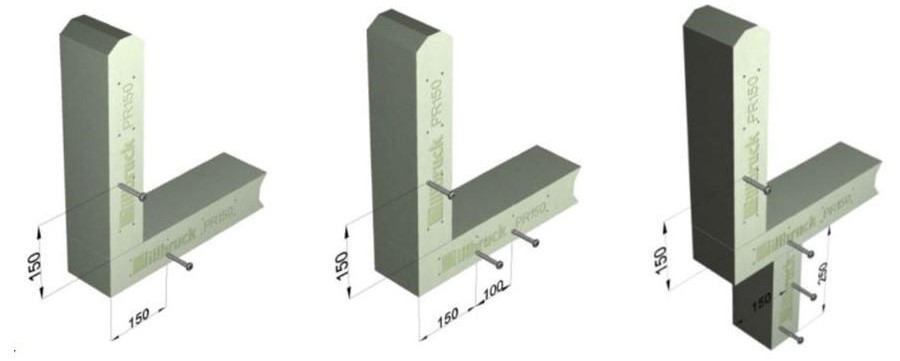

Rozmieszczenie Łączników Mowo Smart

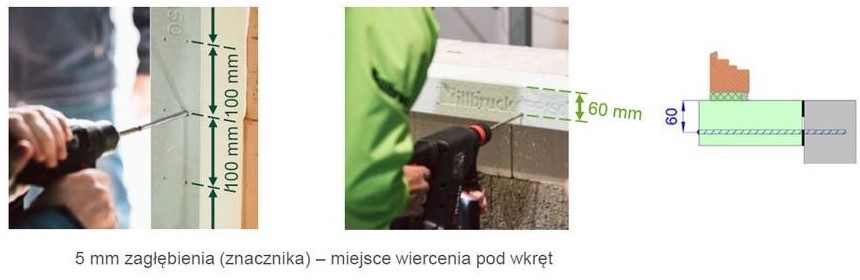

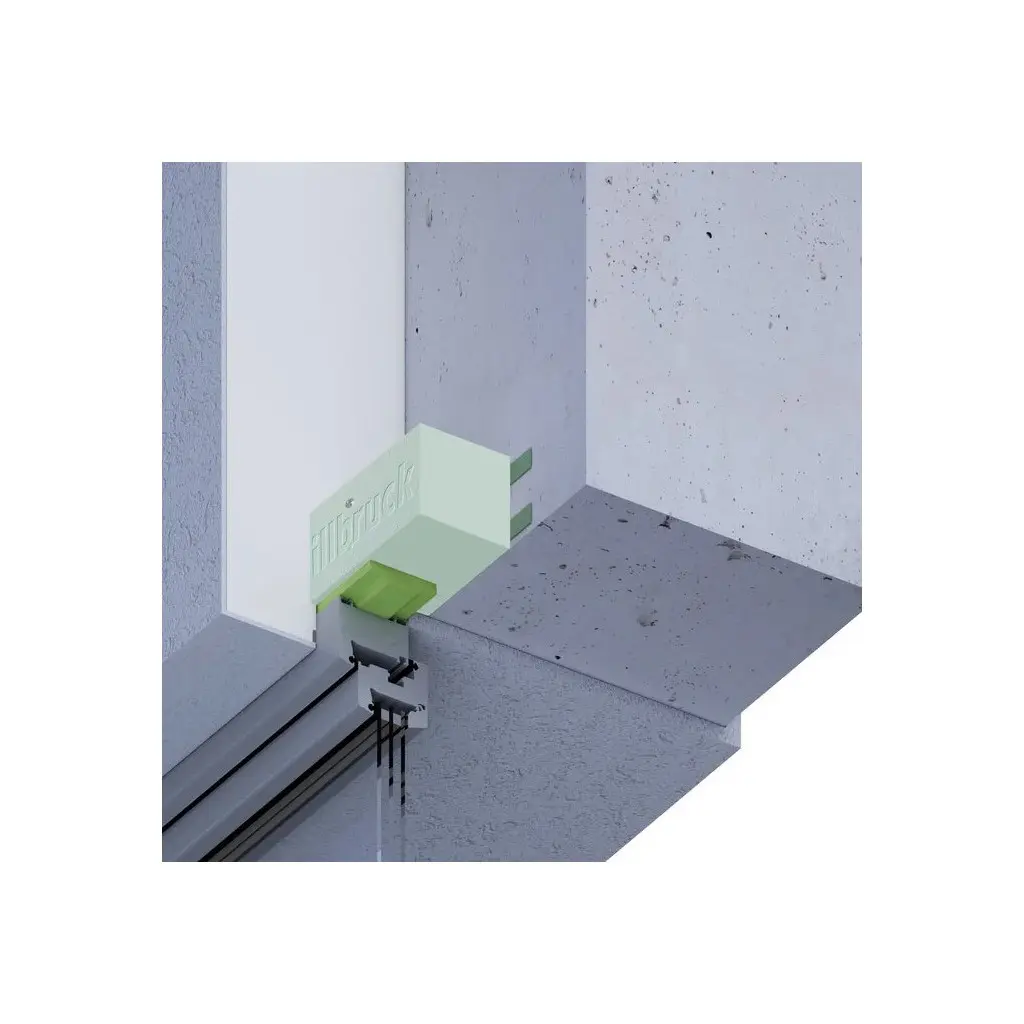

Montaż Mowo Smart

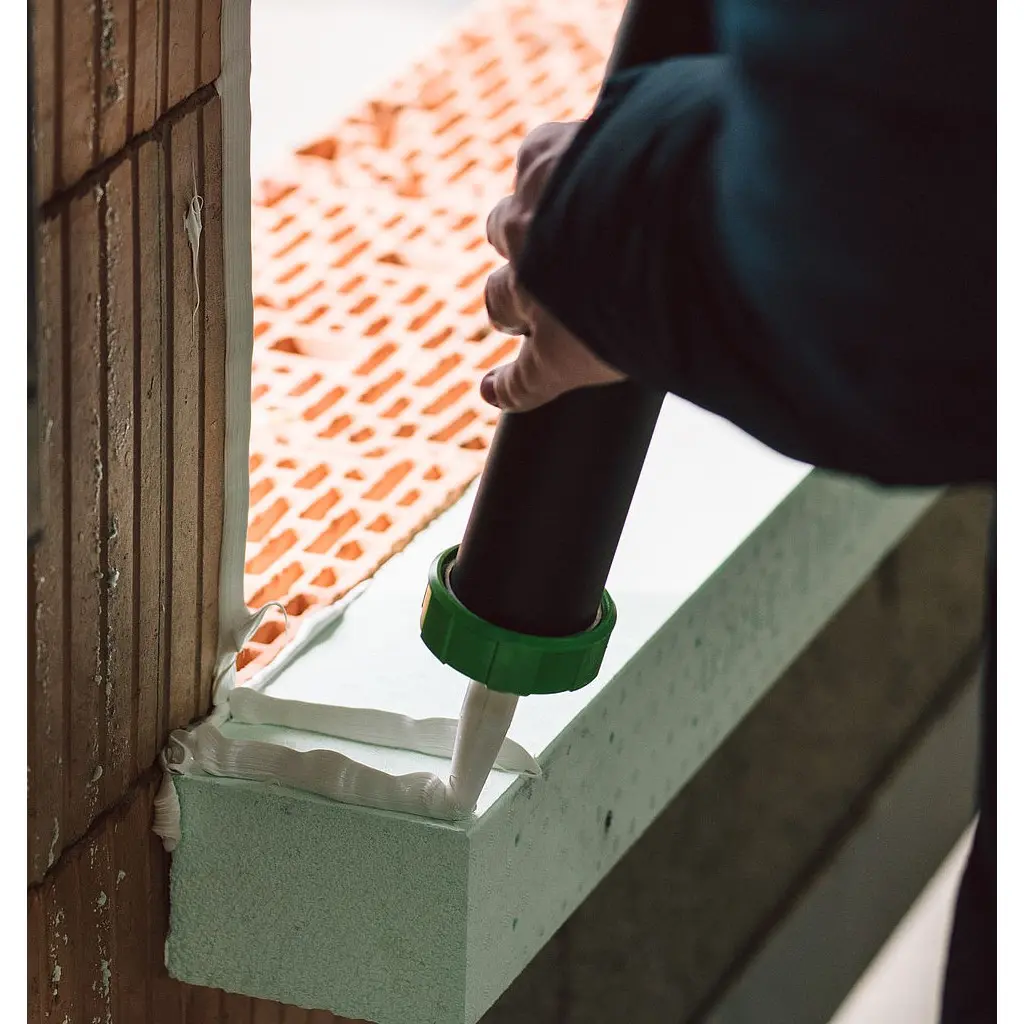

 Montaż Systemu illbruck Mowo Smart
