Kołek fasadowy R-TFIX-8M z wbijanym trzpieniem metalowym op. 100szt.
Cena regularna:
Cena regularna:
towar niedostępny
Opis

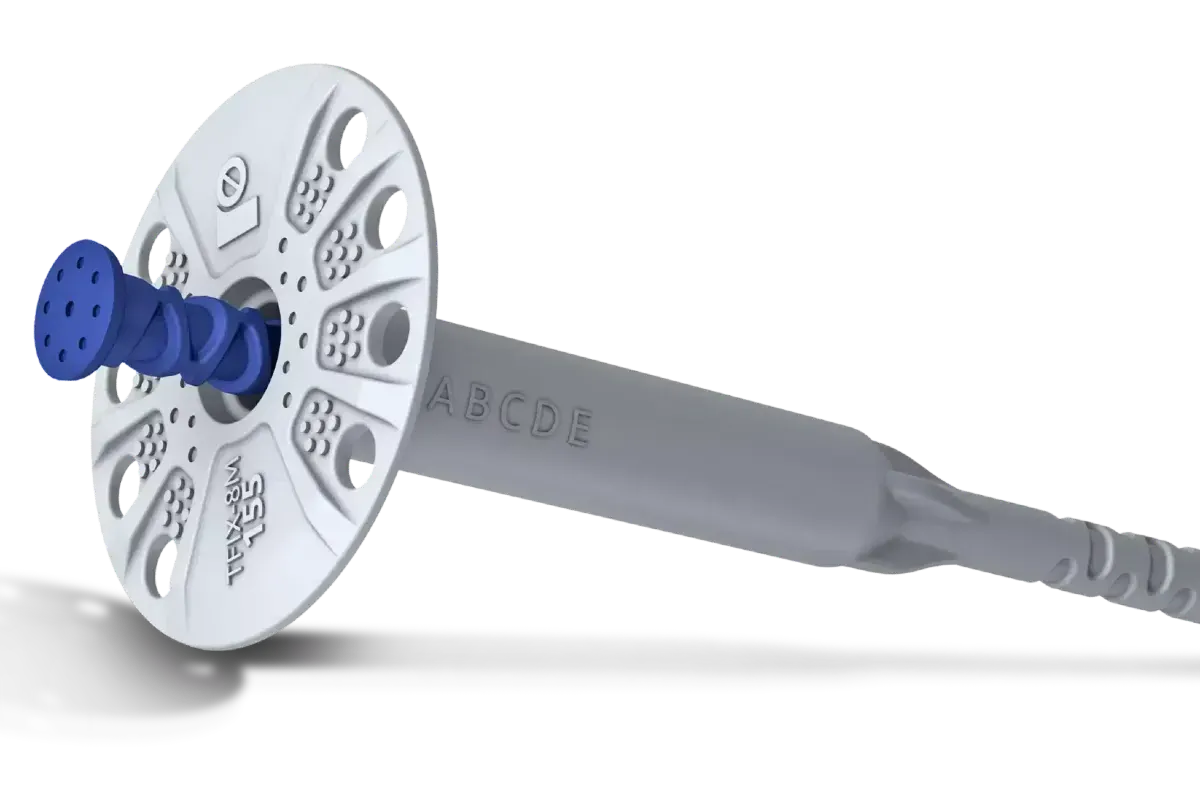

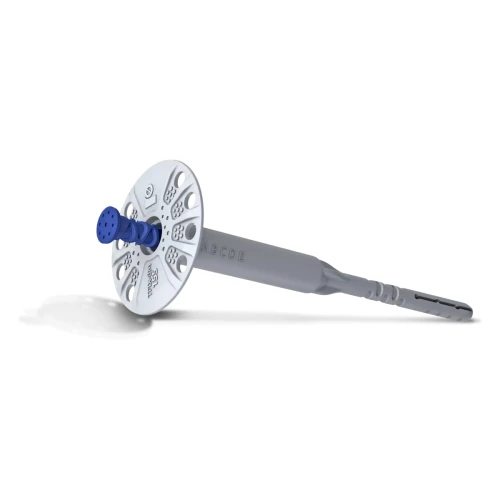

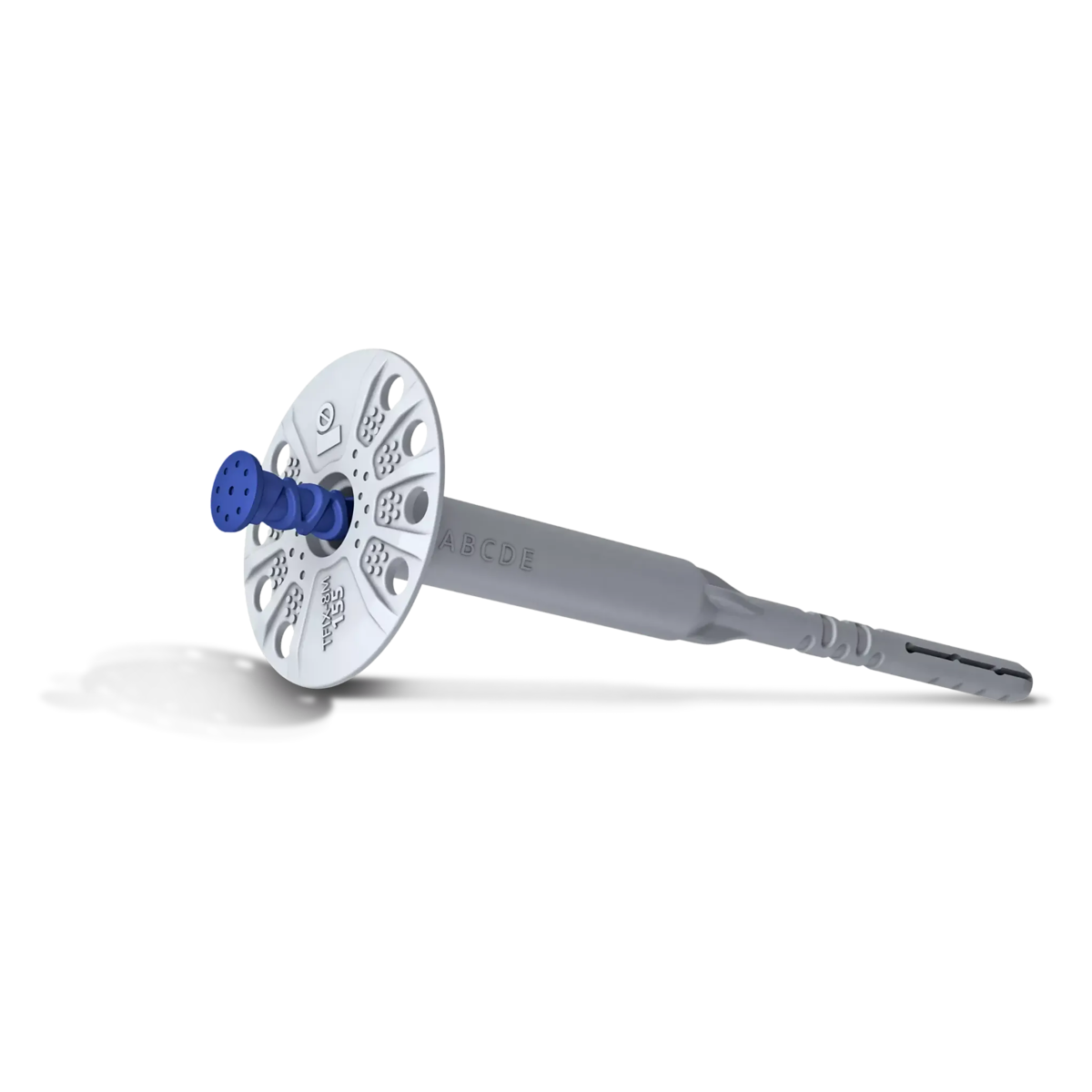

Kołek fasadowy Rawlplug R-TFIX-8M 95–295 mm z wbijanym trzpieniem metalowym
Rawlplug R-TFIX-8M to uniwersalny łącznik do mocowania styropianu i wełny mineralnej w systemach ociepleń ETICS. Wbijany trzpień stalowy oraz fabrycznie zmontowane elementy ułatwiają montaż. Kołek jest przeznaczony do podłoży kategorii A, B, C, D i E.
Najważniejsze zalety
- Szybkie osadzanie – wstępnie zamontowany trzpień i powiększony łeb ułatwiają pracę.
- Kontrolowany montaż – strefa kompresji pomaga precyzyjnie osadzić łącznik.
- Ograniczone mostki cieplne – punktowa przenikalność cieplna wynosi 0,001 W/K dla długości 135–295 mm oraz 0,002 W/K dla długości 95–115 mm.
- Sztywny talerz dociskowy – sztywność 1,0 kN/mm wspomaga stabilność ocieplenia przy obciążeniu ssaniem wiatru.
- Uniwersalne zastosowanie – jeden typ łącznika do różnych podłoży budowlanych.
Rodzaje podłoży
| Kategoria | Rodzaj podłoża |
|---|---|
| A | Beton, w tym betonowe płyty elewacyjne |
| B | Cegła pełna ceramiczna i silikatowa |
| C | Cegła ceramiczna i silikatowa otworowa, cegła dziurawka oraz wskazane przez producenta bloczki z betonu lekkiego |
| D | Bloczki otworowe z betonu lekkiego wskazane dla kategorii D |
| E | Autoklawizowany beton komórkowy, czyli gazobeton |
Zastosowanie w konkretnym podłożu należy sprawdzić w dokumentacji technicznej producenta.
Tabela rozmiarów i doboru grubości mocowanej
Wszystkie poniższe warianty mają średnicę 8 mm i talerz o średnicy 60 mm. Wartości grubości mocowanej podano w milimetrach.
| Symbol produktu | Wymiary kołka | Podłoża A–D kotwienie 25 mm |
Gazobeton E kotwienie 45 mm |
Gazobeton E kotwienie 65 mm |
|---|---|---|---|---|
| R-TFIX-8M-095 | 8 × 95 mm | 60 | 40 | — |
| R-TFIX-8M-115 | 8 × 115 mm | 80 | 60 | — |
| R-TFIX-8M-135 | 8 × 135 mm | 100 | 80 | 60 |
| R-TFIX-8M-155 | 8 × 155 mm | 120 | 100 | 80 |
| R-TFIX-8M-175 | 8 × 175 mm | 140 | 120 | 100 |
| R-TFIX-8M-195 | 8 × 195 mm | 160 | 140 | 120 |
| R-TFIX-8M-215 | 8 × 215 mm | 180 | 160 | 140 |
| R-TFIX-8M-235 | 8 × 235 mm | 200 | 180 | 160 |
| R-TFIX-8M-255 | 8 × 255 mm | 220 | 200 | 180 |
| R-TFIX-8M-275 | 8 × 275 mm | 240 | 220 | 200 |
| R-TFIX-8M-295 | 8 × 295 mm | 260 | 240 | 220 |
Tabela przedstawia zalecane grubości mocowane według dokumentacji Rawlplug. Znak „—” oznacza, że dany wariant kotwienia nie dotyczy tego rozmiaru. Przy doborze długości trzeba uwzględnić również klej, istniejący tynk i inne warstwy nienośne. Głębokość kotwienia w gazobetonie należy dobrać zgodnie z dokumentacją i wymaganym obciążeniem.
Przykładowy wariant 215 mm
Poniższe dane dotyczą wariantu R-TFIX-8M-215. Pozostałe rozmiary przedstawiono w tabeli powyżej.
| Parametr | Wartość |
|---|---|
| Symbol | R-TFIX-8M-215 |
| Wymiary | 8 × 215 mm |
| Średnica talerza | 60 mm |
| Trzpień | Stalowy, wbijany |
| Opakowanie | 100 sztuk |
| EAN | 5906675269474 |

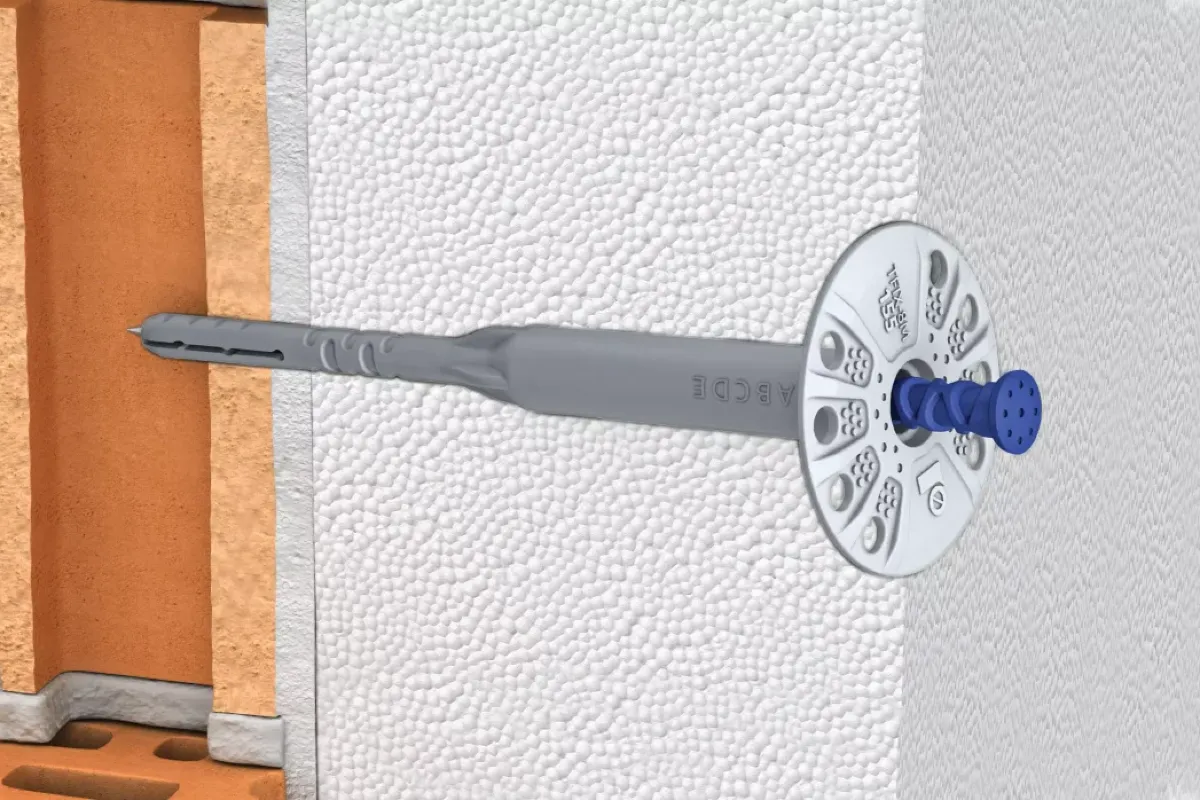

Montaż krok po kroku
- Wywierć otwór o średnicy 8 mm i głębokości odpowiedniej dla rodzaju podłoża oraz wybranego zakotwienia.
- Trzykrotnie oczyść otwór.

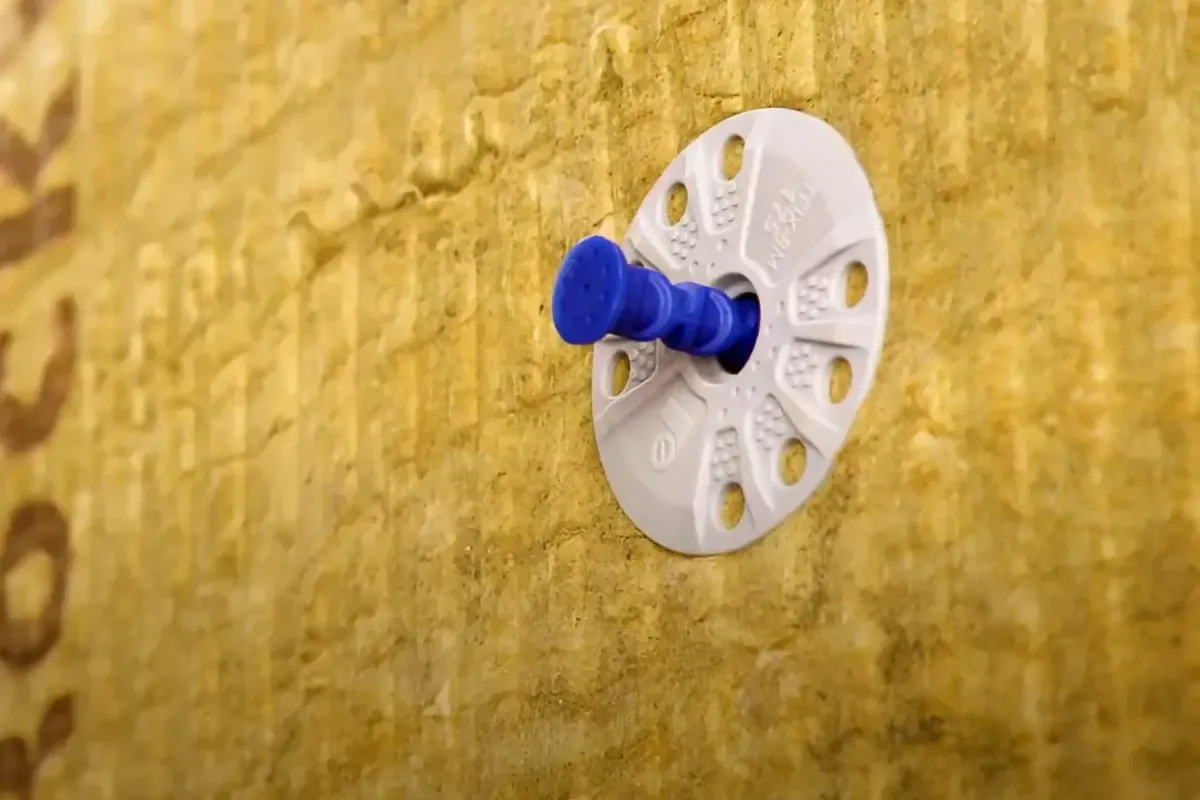

- Wsuń kołek, dociskając talerz do powierzchni termoizolacji.
- Wbij trzpień do zlicowania z talerzem.
Przy mocowaniu miękkiej termoizolacji i wełny lamelowej producent zaleca zastosowanie dodatkowego talerza dociskowego KWL o średnicy 90, 110 lub 140 mm.
Filmy instruktażowe
1. Krok po kroku: jak montować kołki fasadowe z trzpieniem wbijanym
2. Montaż zagłębiony w styropianie EPS – R-KFS-63/10
3. Montaż powierzchniowy w wełnie mineralnej
4. Montaż powierzchniowy w styropianie EPS
